3ware RAID卡配置手册

1、 开机自检出现提示时按ALT+3进入RAID卡管理界面。 注:如果进入后修改过配置(创建删除RAID及热备盘等),退出时要按F8保存退出

3ware RAID卡配置手册 1

2、进入后的首界面如下:上面是可以用来创建阵列的磁盘(Available Drives)再往下是创建好的逻辑阵列的信息(exportable units)

3ware RAID卡配置手册 2

3、创建RAID0/RAID1 先在可用磁盘列表中按回车键选中要创建阵列的磁盘,选中后硬盘前面有*号,选择完成后按tab键把光标移动到create unit上回车

3ware RAID卡配置手册 3
3ware RAID卡配置手册 4

在array name上编辑逻辑阵列名称,完成后回车

3ware RAID卡配置手册 5

然后移动下方向键到 RAID Configuration上,选择RAID级别

3ware RAID卡配置手册 6

移动到Initialization Method回车选择background(后台初始化)

3ware RAID卡配置手册 7

完成后移动光标到OK上,回车,完成RAID阵列创建,会出现一个警告

3ware RAID卡配置手册 8

意思是:在有没bbu电池的情况下打开写缓存,意外停电后引起缓存数据丢失,选择Y回车即可 配置完成后按 f8有保存退出的提示选择y

3ware RAID卡配置手册 9

4、创建RAID5 选择3块及以上的硬盘,选择create unint回车

3ware RAID卡配置手册 10

修改阵列名称, RAID Configuration上选择RAID级别RAID5,选择Initialization Method(初始化模式)为background(后台初始化)后(在对应选项上回车即可修改,上下方向键可以移动光标)ok上回车完成创建,有提示选择Y

3ware RAID卡配置手册 11
创建完成后按f8保存退出配置界面

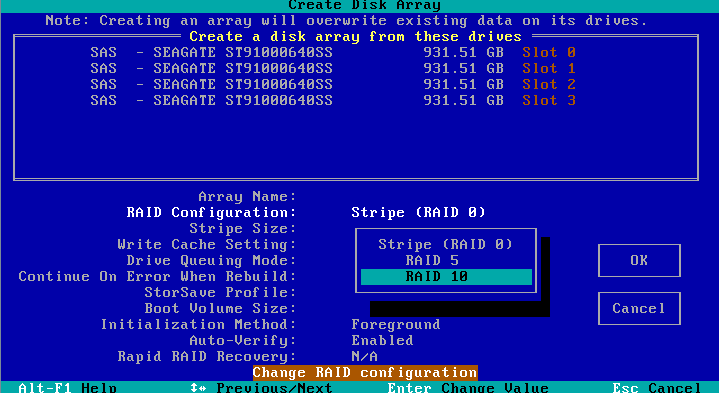

5、创建RAID10 在RAID configuration上回车选择RAID10,其他参数选项同RAID5和RAID0创建过程

3ware RAID卡配置手册 12
创建完成后按f8保存退出配置界面

6、创建、删除热备盘 在可用硬盘上回车或者空格,然后按 S 键

3ware RAID卡配置手册 13

创建完成后硬盘信息后面有 hot spare 字样

3ware RAID卡配置手册 14

删除热备盘 选中热备盘后,按S键,就可以删除热备盘

7、删除RAID阵列 在exportable units里 回车选择要删除的RAID阵列,完成后按tab键把光标移动到 Delete Unit上回车

3ware RAID卡配置手册 15

选择Ok回车

3ware RAID卡配置手册 16

8、阵列降级后的修复 需要同时选中RAID阵列及热备盘或者新硬盘,然后选择maintain unit,里面有一个rebuild的选项,选择rebuild后,选择ok开始rebuild

3ware RAID卡配置手册 17

9、RAID阵列容量大于2T,而服务器不支持efi引动或操作系统不支持gpt分区引导时的解决方法(推荐使用方法一) 方法一:创建RAID时,创建一个Boot Volume

3ware RAID卡配置手册 18
3ware RAID卡配置手册 19
3ware RAID卡配置手册 20

创建完成后有两个volume,volume0是创建的boot volume,volume1是RAID阵列剩余容量的大小。安装系统时能看到这两块磁盘。

方法二:使用自动切片功能(auto carving) 在settings选项下有controller policy选项,打开后如下图,把auto carving打开后(enabled,默认是disabled的)后,会多出一个carving factor的选项,再上面回车可以输入切片大小(默任单位时GB)。 例如,RAID阵列是2.5T,carving factor设置1024,创建完RAID后,会生成3个volume,前两个大小是1024GB,第三个是500G,安装系统时能看到这三块磁盘。默认是第一个volume引导

3ware RAID卡配置手册 21
