Flash Extractor用户手册-TSOP-48适配器

Adapter TSOP-48

Flash Extractor用户手册-TSOP-48适配器 1


TSOP-48 pinout

X8   X16
1 O 48 GND
2 47 D15
3 46 D7
RB4 4 45 D14
RB3 5 44 D7 D6
RB2 6 43 D6 D13
RB1 7 42 D5 D5
RE 8 41 D4 D12
CE1 9 40 D4
CE2 10 39
11 38 PRE PRE
VCC 12 37 VCC VCC
GND 13 36 GND
CE3 14 35
CE4 15 34
CLE 16 33 D11
ALE 17 32 D3 D3
WE 18 31 D2 D10
WP 19 30 D1 D2
20 29 D0 D9
21 28 D1
22 27 D8
23 26 D0
24 25 GND
Power mod:

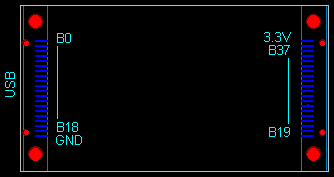

Reader Pinout

Throu top view:

Flash Extractor用户手册-TSOP-48适配器 2

              +        x16  x8
--------------+---------------
B0   RB2      +   VCC
B1   CE1      +   B37  D7
B2   RB4      +   B36  D13  D6
B3   RES      +   B35  D4
B4   RB1      +   B34  D14
B5   CE2      +   B33  D5   D5
B6   RB3      +   B32  D15
B7   RE       +   B31  D6   D7
B8   PM_SDA   +   B30  D12  D4
B9   PM_SCL   +   B29  CE8
B10  CE3      +   B28  -
B11  CE5      +   B27  CE6
B12  CE7      +   B26  D3   D3
B13  -        +   B25  D9   D0
B14  ALE      +   B24  D0
B15  CLE      +   B23  D11
B16  WP       +   B22  D2   D1
B17  CE4      +   B21  D8
B18  WE       +   B20  D10  D2
GND           +   B19  D1

自动电源模块芯片
Auto power mod chip

为避免每次焊接电源线,请进行此修改。
To avoid soldering wires every time, make this modification

Flash Extractor用户手册-TSOP-48适配器 3

如果该模块不存在,进行此修改,将会出现错误:“ 未找到自动电源芯片 ”
if this mod is absent, you will get error: “auto power chip not found”

 1  8000
 2  4000
 3  2000
11  1000
20  0800
21  0400
22  0200
23  0100
24  0080

25  0040
34  0020
35  0010
38  0008
39  0004
48  0002
 -  0001

Example: 39_34_37
34  0020
37  hard wired on adapter
39  0004
    ----
    0024  (sum numbers in hex)

Power: 1/0x0024

手工修改电源模块
Manual power mods
