U盘数据恢复:一体U盘数据恢复解决方案

技术文章 1542℃

许多普通用户恢复损坏的U盘数据,通过外壳或U盘价值来衡量数据恢复服务费用,恐怕很多数据恢复公司都没有给用户讲个所以然,U盘小巧数据恢复技术要求高,通过本文您可以了解到U盘的数据恢复过程。

       U盘俗称Flash,目前众多的数据恢复公司所谓宣传的能够熟练恢复各种Flash丢失的数据,无外乎都是在Flash没有出现物理损坏、电气故障、固件FW损坏的情况进行恢复的,即所谓的逻辑类恢复,就是采用常规数据恢复软件进行恢复。
       如果Flash出现如下故障现象,如:U盘无法被识别、识别容量8M、打开U盘电脑死机、SD卡无法在读卡器中被识别等物理故障现象时,中国95%的数据恢复公司都无法进行恢复。因为此类故障为物理故障,恢复起来难度要大的很多,尤其是东芝、闪迪等部分OEM U盘恢复起来难度更大,难度系数最大的为一体化的U盘,一旦出现物理故障(无法被识别),对U盘数据恢复工具与技术要求更高。
一体U盘与普通U盘的对比

U盘数据恢复:一体U盘数据恢复解决方案 1



U盘数据恢复:一体U盘数据恢复解决方案 2

常见Flash封装:
1、TSOP48:TSOP48 即Thin Small Outline Package的缩写,意思是薄型小尺寸封装,48代表48个pins(针脚),U盘物理故障数据恢复方法,目前国内专业U盘数据恢复服务器商采用 PC3000 for Flash和FlashExtractor(FE)工具进行恢复。注:TSOP可以看《TSOP48的U盘数据恢复流程

U盘数据恢复:一体U盘数据恢复解决方案 3

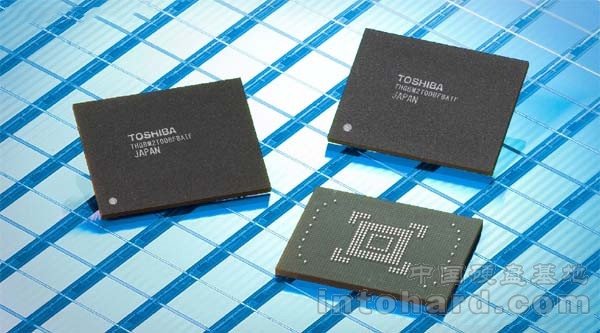

2、LGA:LGA即Land Grid Array,即在底面制作有阵列状电极触点的封装。这类的恢复方法,与TSOP48类似,如果在没有相应的LGA52 adapter的情况下,必须进行飞线,进行物理提取(dump)。

U盘数据恢复:一体U盘数据恢复解决方案 4



U盘数据恢复:一体U盘数据恢复解决方案 5





U盘数据恢复:一体U盘数据恢复解决方案 6U盘数据恢复:一体U盘数据恢复解决方案 7


3、COB(黑胶体):COB形式即一体U盘(monolithic flash drive)形式的封装
UDP模块是采用PIP封装技术的U盘半成品模块,直接加上外壳,就是成品U盘。COB即Chip on board

U盘数据恢复:一体U盘数据恢复解决方案 8



一体U盘数据恢复(SD/SM/MS/MMC/TF卡
1:把U盘外壳拆掉;

U盘数据恢复:一体U盘数据恢复解决方案 9



2:拆掉外壳后如下图;

U盘数据恢复:一体U盘数据恢复解决方案 10



3:U盘恢复的方法,首先用砂纸进行打磨芯片。U盘经过打磨后,漏出线路,根据线路的针脚定义,再转换成对应的TSOP48所对应的针脚进行飞线,然后再物理提取出U盘的物理镜像。

U盘数据恢复:一体U盘数据恢复解决方案 11

4:利用逻辑分析仪分析线路点位图,判断针脚定义;

U盘数据恢复:一体U盘数据恢复解决方案 12

U盘数据恢复:一体U盘数据恢复解决方案 13



5:找到引脚位置焊接,忙了这么久,只是刚做好了读取芯片的准备工作~~

U盘数据恢复:一体U盘数据恢复解决方案 14



6:上设备进行读取,几万元的设备这时候用上了,万里长征第一步,将芯片内的物理图像数据读取出来。

U盘数据恢复:一体U盘数据恢复解决方案 15

FLASH数据恢复设备读取TF卡数据
7:为了提取物理图像必须被转换成逻辑的图像数据,数据在传输中经过了主控算法,所有的数据必须将主控算法清除。
U盘数据恢复:一体U盘数据恢复解决方案 16
8:虚拟块必须被过滤和逻辑顺序进行排序,使用FLASH设备可调块翻译算法。

U盘数据恢复:一体U盘数据恢复解决方案 17



9:在经过正确的编译算法后,物理图像转换为逻辑图像,这个时候就看到了正常的数据,保存取得数据。

U盘数据恢复:一体U盘数据恢复解决方案 18
