三星160G硬盘(SAMSUNG HM161HI)不认盘数据恢复案例

技术文章 1895℃

故障现象: 上电 BUSY 不认硬盘

数据恢复操作过程:

1 找匹配硬盘:电路板号(重要!!!) 型号

2 备份好硬盘的固件到数据库

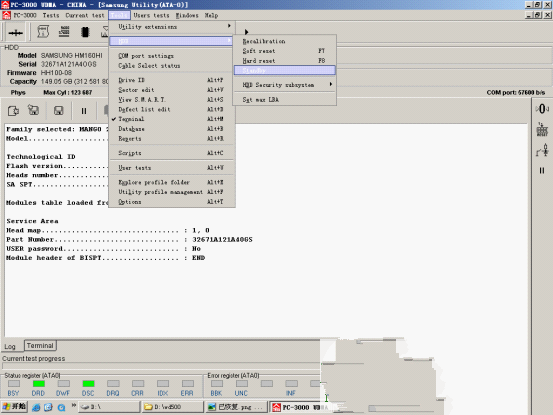

三星160G硬盘(SAMSUNG HM161HI)不认盘数据恢复案例 1

备份–默认选择

三星160G硬盘(SAMSUNG HM161HI)不认盘数据恢复案例 2

3开始第一次热交换 停转备件盘主轴电机 将好硬盘的电路板更换到故障盘盘体上(注意在热交换操作中数据线,电源线不能断开)

三星160G硬盘(SAMSUNG HM161HI)不认盘数据恢复案例 3

4启动故障盘主轴电机

三星160G硬盘(SAMSUNG HM161HI)不认盘数据恢复案例 4

5备份故障盘模块

三星160G硬盘(SAMSUNG HM161HI)不认盘数据恢复案例 5

注意 备份是要 新命名备份目录(防止 覆盖好盘固件)

三星160G硬盘(SAMSUNG HM161HI)不认盘数据恢复案例 6

6将好盘电路板还原  写入故障盘所有的List 模块

三星160G硬盘(SAMSUNG HM161HI)不认盘数据恢复案例 7

具体模块如下图:

三星160G硬盘(SAMSUNG HM161HI)不认盘数据恢复案例 8

7退出程序 硬盘断电上电 进行第二次热交换 进程序停转硬盘主轴电机 更换好盘电路板到故障盘盘体

三星160G硬盘(SAMSUNG HM161HI)不认盘数据恢复案例 9

启动故障盘主轴电机

三星160G硬盘(SAMSUNG HM161HI)不认盘数据恢复案例 10

8查看故障盘扇区

三星160G硬盘(SAMSUNG HM161HI)不认盘数据恢复案例 11

9可以查看故障盘扇区 进pc3000-UDMA DE 导数据

三星160G硬盘(SAMSUNG HM161HI)不认盘数据恢复案例 12

恢复结果:  数据恢复100%成功

最新家族的除了BOVLY001和MOVLY001外,其它模块全写。
