希捷 F3系列 Flash ROM短接点

一、希捷 F3系列短接法概要

在对希捷硬盘数据恢复进行的过程中,有可能需要对硬盘进行短接。所谓短接,就是将硬盘电路板上的某两个触点进行短路,这样会使硬盘进入某些状态或者跳过某种错误,使得我们的硬盘数据恢复工作可以继续。

二、Flash ROM短接法

Flash ROM短接法是通过短接硬盘电路板上的Flash ROM芯片,使得Boot Loader程序无法加载ROM到内存运行,这样电路板就会进入Boot Code模式,并显示出Boot Code模式的命令终端。
Boot Code模式的命令终端可以做什么?
Boot Code模式的命令终端主要用来读ROM和刷写ROM芯片。
Boot Code模式的命令终端如图所示:

希捷 F3系列 Flash ROM短接点 1

这种模式下仅有电路板在工作,可以执行几个简单命令。要使用MRT的 BOOT模式工具就需要先让硬盘进入这种模式。MRT 的BOOT模式工具提供了读写ROM和内存转储的功能。用户可以用于高级调试。

要打开MRT的BOOT 模式工具,请先短接硬盘的Flash ROM,让硬盘显示出Boot Code模式的命令终端界面,然后勾选 MRT 菜单的“终端——串口二进制 BOOT 模式” ,再勾选“终端——串口二进制模式” ,这样 MRT 希捷程序就已经切换到正确的状态,可以对BOOT终端进行操作。然后打开“工具——BOOT 模式工具” ,就可以执行相应的功能了。

MRT 菜单如图所示:

希捷 F3系列 Flash ROM短接点 2

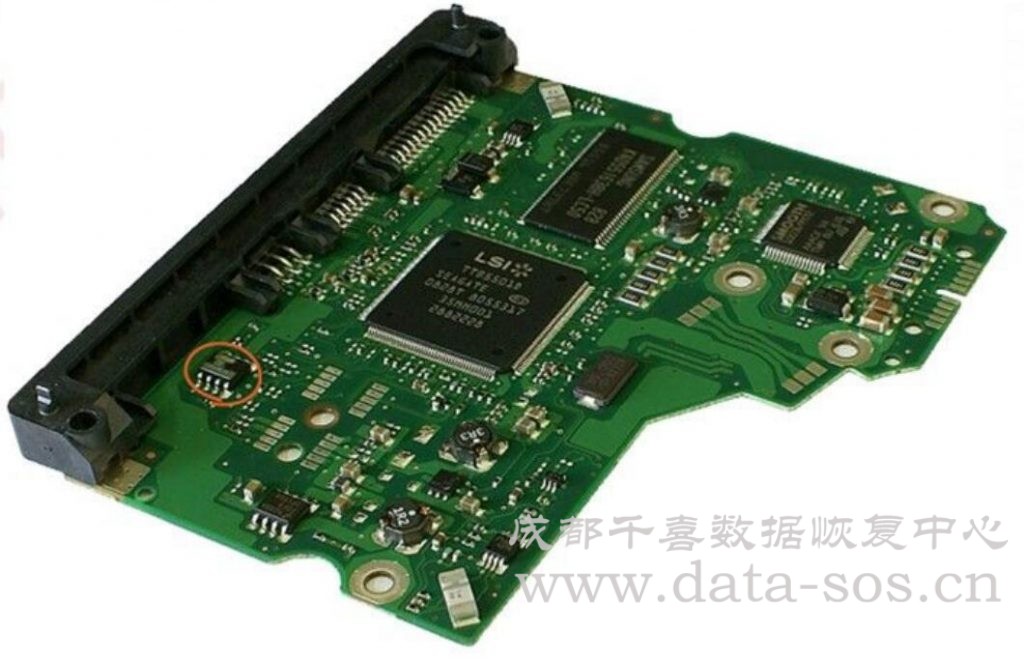

Flash ROM在电路板上的位置如图所示:

希捷 F3系列 Flash ROM短接点 3

短接就是短接Flash ROM芯片上的数据引脚和地线引脚。短接点如下图所示:

希捷 F3系列 Flash ROM短接点 4

短接的步骤是:
1.  用镊子将ROM芯片的第5脚和第7脚短路
2.  保持短接,然后上电
3.  这时候终端会进入Boot Code模式
4.  看到Boot Code模式的命令提示符后,即可放开短接。

注意是先短接,后上电。实际上,短接点不止一种。常见的方法是短接 5,7脚。但是短接 6,8 脚也可以。短接的目的是让主控无法读取到Flash ROM里面的数据,因此,只要能干扰ROM芯片的工作,短接都会成功的。

另外,这样的短接我们需要把 PCB 板从盘体上拆下来,然后从正面短接 ROM 芯片,但是如果我们不想拆下电
路板的话,从背面短接也是可以的,只要找到背面引脚对应的触点就行了。

希捷 F3系列 Flash ROM短接点 5

上图给出了在电路板背面的短接点示意图,只需要短接图上的两点,同样可以进入Boot Code模式,在背面短接可免去拆卸电路板的麻烦。

以上就是希捷的Flash ROM短接法,更多希捷硬盘短接点的可参见http://www.data-sos.cn/tag/short-seagate-f3-drives
